Introduzzjoni: 5052 Chart tal-Ħxuna tal-Folja tal-Aluminju
Meta tkun qed tippjana proġett ma '5052 folja tal-aluminju, waħda mill-aktar deċiżjonijiet kritiċi li int tieħu hija li tagħżel il-ħxuna t-tajba.
Hija għażla li tħalli impatt dirett fuq il-piż, is-saħħa, il-formabilità u l-ispiża tal-materjal.
L-għażla ta 'rqiqa wisq tista' twassal għal falliment, filwaqt li tagħżel ħoxnin wisq iżid piż u spejjeż bla bżonn.
Dan huwa fejn a5052 Chart tal-Ħxuna tal-Folja tal-Aluminjuissir għodda indispensabbli.
Iżda tabella hija biss ġabra ta 'dejta. Biex tassew tużah b'mod effettiv, trid tifhem il-kuntest wara n-numri.
Din il-gwida komprensiva mhux biss ser tagħtik ċart ta 'ħxuna dettaljata iżda wkoll tagħti s-setgħa li tinterpretaha.
Aħna se nesploraw kif taqra l-grafika, kif tagħżel il-ħxuna ideali bbażata fuq l-applikazzjoni tiegħek, u kif 5052 tqabbel ma 'ligi popolari oħra.
Sa l-aħħar, int tkun tista 'tagħżel il-folja tal-aluminju perfetta 5052 b'kunfidenza.
A Refresher ta 'malajr: Għaliex Agħżel 5052 Aluminju?
Qabel ma nidħlu fil-grafika, ta 'min niftakru għaliex l-aluminju 5052 huwa għażla tant popolari u ta' fiduċja.
Magħrufa bħala l-aluminju "ta 'grad marittimu", il-karatteristika standout tagħha hija r-reżistenza eċċezzjonali tagħha għall-korrużjoni, speċjalment fl-ilma mielaħ u ambjenti ħarxa oħra.
Barra minn hekk, 5052 (l-iktar komunement f'temperatura H32) joffri taħlita meraviljuża ta 'formabilità tajba u saħħa ogħla minn ligi komuni oħra li ma jistgħux jiġu kkurati bis-sħana bħas-serje 3003.
Dan jagħmilha żiemel tax-xogħol versatili għal firxa enormi ta 'impjiegi ta' fabbrikazzjoni.
Kompożizzjoni kimika
5052 hija liga tal-aluminju tal-aluminju maħdum primarjament magħrufa għar-reżistenza eċċellenti tagħha għall-korrużjoni u s-saħħa moderata għal għolja.
Il-kompożizzjoni kimika tipika tagħha hija kif ġej:
| Element | Perċentwali (%) |
|---|---|
| Manjesju (mg) | 2.2 – 2.8 |
| Kromju (CR) | 0.15 – 0.35 |
| Aluminju (AL) | Fadal |
| Ħadid (Fe) | Inqas minn jew daqs 0.40 |
| Silikon (SI) | Inqas minn jew daqs 0.25 |
| Ram (CU) | Inqas minn jew daqs 0.10 |
| Manganiż (MN) | Inqas minn jew daqs 0.10 |
| Żingu (Zn) | Inqas minn jew daqs 0.10 |
| Oħrajn (kull wieħed) | Inqas minn jew daqs 0.05 |
| Oħrajn (Total) | Inqas minn jew daqs 0.15 |
Propjetajiet mekkaniċi ewlenin
5052 L-aluminju huwa kklassifikat bħala liga li ma tistax tiġi kkurata bis-sħana, imwebbes minflok permezz ta 'xogħol kiesaħ.
Il-proprjetajiet mekkaniċi tiegħu jvarjaw ftit skont it-tempra iżda ġeneralment jaqgħu fil-meded li ġejjin:
| Proprjetà | Valur tipiku (Temper H32) |
|---|---|
| Qawwa tat-tensjoni aħħarija | 210 - 260 MPa (30 - 38 KSI) |
| Saħħa tar-rendiment | Akbar minn jew daqs 193 MPa (28 ksi) |
| It-titwil fil-waqfa | Akbar minn jew daqs 7-12% (skont il-ħxuna) |
| Ebusija (brinell) | 60–70 Hb |
| Densità | 2.68 g / cm³ |
| Modulu ta 'elastiċità | ~ 70 GPa (10.2 × 10⁶ psi) |
Vantaġġi ewlenin:
- Saħħa: Akbar minn 1100, 3003, u 6061 f'xi applikazzjonijiet
- Duttilità: It-titwil tajjeb jippermetti liwi u jiffurmaw
Reżistenza għall-korrużjoni: Eċċellenti fl-ilma mielaħ u f'ambjenti kimiċi
Tempers komuni
5052 Folja tal-aluminju hija disponibbli f'tempers multipli li jaqblu mal-bżonnijiet mekkaniċi u ta 'fabbrikazzjoni li jvarjaw. L-iktar komuni jinkludu:
| Temperament | Deskrizzjoni |
|---|---|
| H32 | Imwebbes razza u parzjalment ttemprat għal kundizzjoni stabbli. L-iktar użat komunement għal folja u pjanċa b'saħħa / formabilità bilanċjata. |
| H34 | Twebbsa ikbar minn H32; Qawwa ogħla iżda duttilità mnaqqsa. Ideali għal applikazzjonijiet li għandhom bżonn aktar riġidità. |
| H36 | Saħansitra aktar imwebbes bir-razza; aktar b'saħħtu minn H34 b'totazzjoni mnaqqsa ulterjuri. Użat f'komponenti strutturali iebsa u rqaq. |
| O | Kompletament ttemprat għal duttilità massima u irtubija. Użat f'applikazzjonijiet li jeħtieġu tpinġija fil-fond jew iffurmar kumpless. |
Iċ-Ċart tal-Ħxuna tal-Folja tal-Aluminju 5052
It-tabella hawn taħt tipprovdi referenza prattika għall-aktar ħxuna komuni ta '5052 folja tal-aluminju.
Dan jinkludi n-numru tal-gauge, l-ekwivalenti deċimali fi pulzieri, id-dimensjoni f'millimetri, u l-piż approssimattiv għal kull pied kwadru.
Dan il-piż huwa kruċjali għal-loġistika, il-kalkoli strutturali, u l-ippjanar tal-proġett.
| Gauge | Ħxuna (pulzieri) | Ħxuna (mm) | Appross. Piż (lbs / sq. Ft.) |
| 24 Ga | 0.020" | 0.51 mm | 0.283 |
| 22 Ga | 0.025" | 0.64 mm | 0.354 |
| 20 Ga | 0.032" | 0.81 mm | 0.453 |
| 18 Ga | 0.040" | 1.02 mm | 0.566 |
| 16 GA | 0.050" | 1.27 mm | 0.708 |
| 14 Ga | 0.063" | 1.60 mm | 0.892 |
| 12 Ga | 0.080" | 2.03 mm | 1.132 |
| 11 GA | 0.090" | 2.29 mm | 1.274 |
| 10 Ga | 0.100" | 2.54 mm | 1.415 |
| 8 Ga | 0.125" (1/8") | 3.18 mm | 1.769 |
| -- | 0.188" (3/16") | 4.76 mm | 2.654 |
| -- | 0.250" (1/4") | 6.35 mm | 3.538 |
Nota:Is-sistema "gauge" issir inqas komuni għal ħxuna 'l fuq minn 0.125 ". F'dak il-punt, hija prattika standard li tirreferi għall-materjal bil-kejl frazzjonali jew deċimali tal-pulzier tagħha.
Kif tagħżel il-ħxuna t-tajba għall-proġett tiegħek
It-tabella tipprovdi d-dejta, iżda l-applikazzjoni tiegħek tiddetta l-għażla.
Hawnhekk hawn tqassim prattiku biex jgħinek taqbel ma 'ħxuna mal-bżonnijiet speċifiċi tiegħek.
Thin Gauges (0.020 "- 0.050" / 0.5mm - 1.3 mm)
Dawn il-folji huma ħfief ħafna u faċli biex jitgħawġu u jiffurmaw bl-idejn jew b'għodod sempliċi.
Madankollu, huma joffru saħħa strutturali minima u huma suxxettibbli għal denting.
- Użi komuni:Sinjali, kanali ħfief, pannelli dekorattivi, pannelli interni tal-karozzi, kompartimenti elettroniċi, u gwardji ta 'tixrid.
Medju Gauges (0.063 "- 0.125" / 1.6mm - 3.2 mm)
Dan huwa l- "post ħelu" għal ħafna proġetti ta 'fabbrikazzjoni. Din il-firxa toffri bilanċ superb ta 'saħħa moderata, riġidità, u formabilità tajba mingħajr ma tkun tqila eċċessivament. Hija l-aktar firxa komuni għal xogħol għal skop ġenerali.
Użi komuni:Bwieq żgħar tad-dgħajjes, kaxxi tal-għodda tat-trakkijiet, ġilda tal-karru u fenders, pannelli tax-chassis, kompartimenti durabbli, u parentesi ġenerali tal-fabbrikazzjoni. Il-ħxuna ta '0.125 "(1/8") hija partikolarment popolari għall-art u l-applikazzjonijiet tal-gverta meta speċifikati bħala pjanċa mżewqa.
Gauges ħoxnin (0.188 "- 0.250" / 4.7mm - 6.4 mm)
Meta s-saħħa u r-riġidità huma r-rekwiżiti primarji, inti timxi f'dawn il-pjanċi eħxen.
Huma sinifikament itqal u jeħtieġu tagħmir aktar qawwi biex jinqatgħu u jiffurmaw.
- Użi komuni:Komponenti tal-baħar ta 'duty tqil, parentesi strutturali, transoms tad-dgħajjes, pjanċi bażi għal makkinarju, u applikazzjonijiet li jeħtieġu reżistenza għolja għall-impatt.
Nota dwar it-tolleranzi tal-ħxuna
Huwa importanti għal proġetti preċiżi li jifhmu li l-ħxuna ddikjarata hija dimensjoni "nominali".
Il-manifatturi jipproduċu folja tal-metall f'firxa speċifika ta 'tolleranza. Pereżempju, folja ta '0.125 "jista' jkollha tolleranza ta '± 0.005", jiġifieri l-ħxuna attwali tista' tkun kullimkien minn 0.120 "sa 0.130".
Filwaqt li din hija varjazzjoni minuri għall-biċċa l-kbira tal-proġetti, jista 'jkun kritiku għal applikazzjonijiet li jeħtieġu aċċessjonijiet stretti jew kalkoli eżatti tal-piż.
Dejjem ikkonsulta l-iskeda tal-ispeċifikazzjoni tal-fornitur tiegħek jekk il-preċiżjoni tkun tal-akbar importanza.
Applikazzjonijiet komuni skont il-firxa tal-ħxuna
5052 Folja tal-aluminju hija vvalutata fl-industriji minħabba l-bilanċ eċċezzjonali tagħha ta 'saħħa, reżistenza għall-korrużjoni, u formabilità.
L-utilità tagħha tvarja bi ħxuna, li tippermetti inġinerija speċifika għall-applikazzjoni f'setturi bħall-karozzi, il-baħar, il-kostruzzjoni u tagħmir industrijali.
Folji rqaq (0.5–1.5 mm)
Applikazzjonijiet:
- Pannelli tal-Korp tal-Karozzi: In-natura ħafifa u reżistenti għall-korrużjoni ta '5052 tagħmilha adattata għall-inforor tal-fender, it-timjil, u l-ġlud interni.
- Sinjali u pjanċi tal-isem: Il-finitura tal-wiċċ eċċellenti tal-liga u l-faċilità ta 'stampar / inċiżjoni huma ideali għal sinjali tat-traffiku, bordijiet ta' reklamar, u pjanċi dekorattivi.
Elettronika għall-konsumatur: Użat fil-għata u l-komponenti tad-dissipazzjoni tas-sħana minħabba l-konduttività termali u l-finitura estetika tagħha.

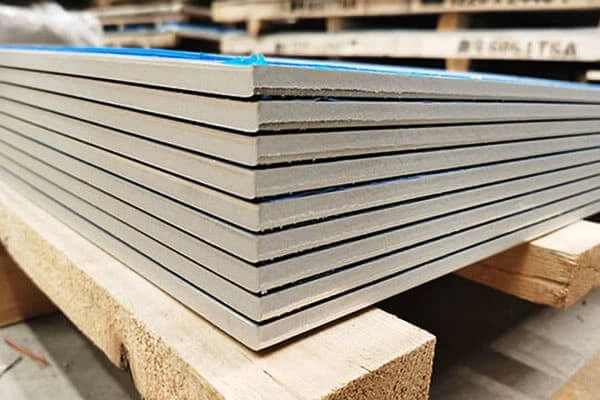

Folji Medji (2.0–4.0 mm)
Applikazzjonijiet:
- Pannelli tal-Baħar: Ir-reżistenza għall-korrużjoni tal-ilma mielaħ tagħha hija l-aqwa raġuni għaliex ħafna drabi tintuża għall-kisi tal-buq, kabini u għata tal-bokkaporti.
- Kompartimenti elettriċi u tat-tagħmir: Joffri durabilità, ilqugħ elettromanjetiku, u reżistenza għal ambjenti industrijali.
- Tankijiet tal-fjuwil u bastimenti tal-pressjoni: Qawwa moderata u weldabilità jagħmluha xierqa għal trażżin ta 'fluwidu bi pressjoni baxxa.
Folji ħoxnin (5.0-10.0 mm +)
Applikazzjonijiet:
- Pjattaformi industrijali u pjanċi bażi: Ir-riġidità u l-kapaċità li ġġorr it-tagħbija ta 'folji eħxen 5052 jappoġġjaw makkinarju tqil u strutturi ta' l-art.
- Komponenti armati u strutturali: Għalkemm mhux iebes daqs ligi ballistiċi, 5052 xorta jistgħu jservu fi strutturi ta 'difiża ħafifa jew kabini rinforzati.
- Sodod u karrijiet tat-trakkijiet: Il-formabilità u r-reżistenza tagħha għall-imluħa tat-toroq u l-umdità jagħmluha ideali għal underbodies tal-vettura u pjattaformi tal-merkanzija.
Kif il-ħxuna taffettwa 5052 kontra ligi oħra
Il-ħxuna li għandek bżonn hija wkoll influwenzata mill-liga li tagħżel. Paragun dirett ta 'ħxuna għal ħxuna juri kif 5052 jitwaqqfu kontra folji tal-aluminju komuni oħra.
- 5052 vs . 3003 Aluminju:
Il-liga 3003 hija iktar artab u inqas qawwija minn 5052. Biex tinkiseb l-istess livell ta 'riġidità bħal folja 5052, ħafna drabi jkollok bżonn tuża gauge kemmxejn eħxen ta' 3003.
Madankollu, 3003 huwa ffurmat aktar faċilment u hija għażla aktar ekonomika għal applikazzjonijiet fejn saħħa għolja u reżistenza għall-korrużjoni mhumiex l-ogħla prijoritajiet. - 5052 vs . 6061 Aluminju:
Il-liga 6061-T6 hija aluminju strutturali trattat bis-sħana li huwa sinifikament aktar qawwi u aktar riġidu minn 5052-H32.
Konsegwentement, ħafna drabi tista 'tuża folja irqaq ta' 6061 biex tikseb l-istess saħħa strutturali bħal folja eħxen ta '5052.
Il-kompromess huwa li 6061 huwa ferm inqas ifformabbli (huwa suxxettibbli għal qsim fuq liwjiet stretti) u għandu reżistenza għall-korrużjoni inferjuri, speċjalment f'ambjenti tal-baħar.
Konklużjoni
Il5052 Chart tal-Ħxuna tal-Folja tal-Aluminjuhuwa aktar minn sempliċement tabella ta 'numri; Hija għodda fundamentali għad-disinn u l-eżekuzzjoni ta 'proġett ta' suċċess.
Billi tgħaqqad id-dejta fit-tabella ma 'fehim ċar tat-talbiet speċifiċi tal-proġett tiegħek, piż, formabilità u ambjent - tista' tagħmel għażla infurmata u effettiva.
Fl-aħħar mill-aħħar, il-profil bilanċjat tal-aluminju 5052 jagħmilha materjal affidabbli u versatili.
Armat b'dan l-għarfien, tista 'b'fiduċja tagħżel il-ħxuna perfetta biex tiżgura li l-proġett tiegħek ikun durabbli, effiċjenti, u mibni biex idum.
Mistoqsijiet Frekwenti (FAQs)
1. X'inhi l-firxa tal-ħxuna disponibbli għal 5052 folji tal-aluminju?
5052 folji tal-aluminju huma komunement disponibbli fi ħxuna li jvarjaw minn0.2 mm għal aktar minn 10 mm.
Gauges standard tipikament jaqgħu bejn0.5 mm u 6 mm, b'applikazzjonijiet tad-dwana u industrijali li jestendu sa25 mm jew aktar.
2. Kif nista 'nikkonverti l-ħxuna tal-folja tal-aluminju bejn mm u gauge?
Il-mapep tal-gauge tal-aluminju huma bbażati fuq piż għal kull pied kwadru u jistgħu jvarjaw ftit bejn l-istandards (AWG vs manifatturi). Pereżempju:
- 0.8 mm ≈ 20 gauge
- 1.2 mm ≈ 18 gauge
- 2.0 mm ≈ 14 gauge
3. Hemm differenza fil-proprjetajiet mekkaniċi bil-ħxuna tal-folja?
Waqt liPropjetajiet ta 'liga bażitibqa 'l-istess,Il-ħxuna tal-folja taffettwa l-ebusija strutturaliuKapaċità li ġġorr it-tagħbija.
Folji eħxen b'mod naturali joffruRiġidità ogħla, filwaqt li folji irqaq huma adattati aħjar għalihomApplikazzjonijiet ħfief u formabbli.
4. Nista 'ngħawweġ jew niffurmaw folji tal-aluminju ħoxnin 5052?
Iva {. 5052 L-aluminju huwa magħruf għalihBendibilità eċċellenti, speċjalment fiTempers H32 u H34.
Madankollu, hekk kif il-ħxuna tiżdied,Ir-raġġ tal-liwi għandu jiżdiedBiex tevita xquq. Uża linji gwida xierqa tal-għodda u tar-raġġ.
5. Hemm tolleranza standard għall-ħxuna tal-folja tal-aluminju 5052?
IVA. It-tolleranzi tal-ħxuna huma rregolati minn standards bħalASTM B209.
Pereżempju, għal folji taħt it-3 mm, it-tolleranza hija ta 'spiss ± 0.05 mm, filwaqt li pjanċi eħxen (eż. 10 mm) jista' jkollhom tolleranza ta '± 0.15 mm jew aktar, skont il-manifattur.
6. Kif nagħżel il-ħxuna t-tajba għall-proġett tiegħi?
Ikkunsidra dan li ġej:
- Tagħbija strutturali jew bżonnijiet li jġorru l-piż
- Metodu li jifforma (liwi, tpinġija fil-fond)
- Ambjent għall-użu aħħari (eż., Marine, Automotive, Architectural)
- Finitura tal-wiċċ meħtieġa u protezzjoni kontra l-korrużjoni
Ikkonsulta inġinier jew fornitur għall-kalkoli tat-tagħbija jekk l-applikazzjoni hija kritika.
